KA97齿轮减速机详细信息

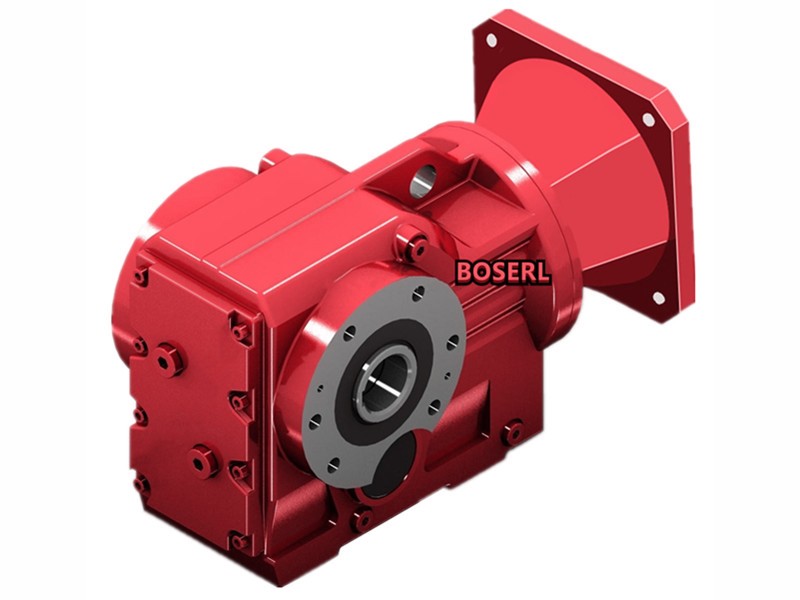

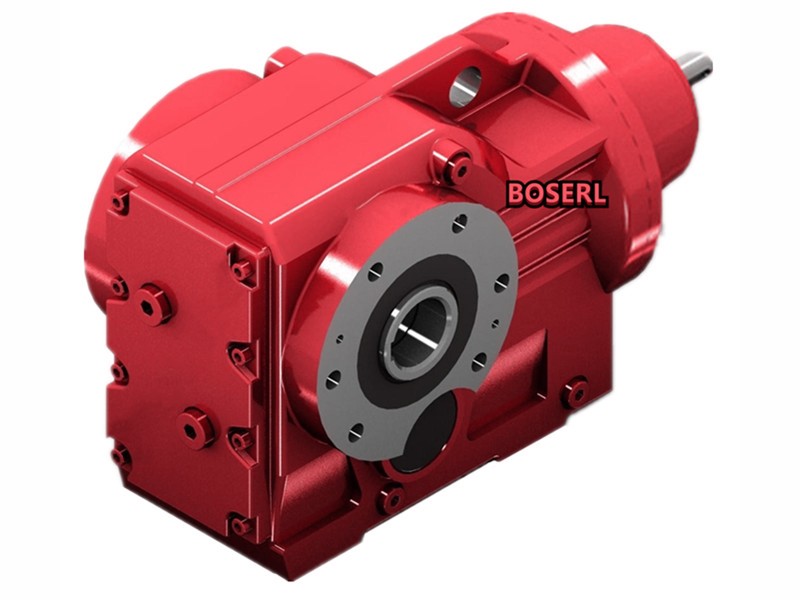

KA97齿轮减速机
KA97齿轮减速机重量：
KA97齿轮减速机重量 | KA97齿轮减速机配电机重量 | ||||||||||||
| KA97-0.75KW | KA97-1.1KW | KA97-1.5KW | KA97-2.2KW | KA97-3KW | KA97-4KW | KA97-5.5KW | KA97-7.5KW | KA97-11KW | KA97-15KW | KA97-18.5KW | KA97-22KW | KA97-30KW | |
129Kg | 145Kg | 149Kg | 152Kg | 161Kg | 164Kg | 175Kg | 189Kg | 202Kg | 244Kg | 264Kg | 301Kg | 314Kg | 382Kg |
KA97齿轮减速机润滑油：
KA97齿轮减速机规定的加注量为参考值。精确值的变化与级数和传动比有关。请您在加注润滑油时要注意油位螺栓所指示的精确油量。后期调整安装方式时，您必须根据改变后的安装方式相应调整加注润滑剂。下表中列出了安装方式M1-M6的减速器相应的标准参考润滑油注入量值。
KA97齿轮减速机润滑油类型 | KA97齿轮减速机不同安装方式的润滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
齿轮油 | 7.00升 | 14.70升 | 15.70升 | 20.00升 | 15.70升 | 15.70升 |
KA97齿轮减速机扭力臂安装：
清洁用户轴及空心轴的内面。请确保所有残留的润滑脂以及润滑油均已经彻底清除。将锁紧环和衬套安装于用户轴。在驱动装置上固定转矩臂，在衬套上涂上润滑剂并仔细抹匀。将减速器推入用户轴。
预安装转矩支撑(注意不要将螺栓拧死)，将衬套推入至减速器的锁紧环。
用锁紧环来固定轴套。请按下表中所列相应的的扭矩值将轴套上的锁紧环进行夹紧。
| 型号 | 镀镍[标准配置] | 不锈钢 | |
| KT/FT | ST | 扭矩(Nm) | |
| 无 | 37 | 18 | 7.5 |
| 37 | 47 | 18 | 7.5 |
| 47 | 57 | 18 | 7.5 |
| 57,67 | 67 | 35 | 18 |
| 77 | 77 | 35 | 18 |
| 87 | 87 | 35 | 18 |
| 97 | 97 | 35 | 18 |
| 107 | 无 | 38 | 38 |
| 127 | 无 | 65 | 65 |
| 157 | 无 | 150 | 150 |
质量好的KA97齿轮减速机：检验项目空心轴减速机
1.KA97齿轮减速机机械性能检测：振动、噪音异响速比轴跳动外观型号气密性；
2.KA97齿轮减速机电器性能检验：漏电、电流平稳性空载电流；
3.KA97齿轮减速机装箱检验：减速机配套附件说明书、合格证。直角减速机
KA97齿轮减速机电机驱动器优势：
KA97齿轮减速机电机驱动器先进的磁通矢量控制算法；高效率的MTPA最优转矩控制算法；高可靠性的MTPV最优电压控制算法(弱磁控制|)；最高16K的载波频率，O-400HZ的频率范围内低噪音运行；刹车或者反向能量回馈控制，提升车辆使用时间，满足不同客户需求；坡道防溜功能，保证车辆坡道行驶的安全性；优异的驱动控制；输出扭矩和速度的宽范围工作区域，再生性能完美；内部闭环控制的速度和扭矩模式保证了最佳性能；通过参数设置，调节驱动和制动性能达到最佳效果；速度控制模式提供独特的性能，保证了速度控制平稳舒适，并在任何工况下都可以积极响应；内置陡坡缓降，油门档位互锁功能，转弯限速等安全功能。丰富的外接口，多路数字输入、模拟输入、大电流PWM输出等；具备电机工作计时、座椅计时、车辆行驶公里计数、历史告警记录等功能；高安全性和可靠性；功率部分采用散热和绝缘性能极佳的铝基板，提升了控制器的可靠性；安全失效功率器件?；ど杓?；电池正负极接反?；?；驱动输出短路?；?；过压、欠压、过流、过温、过载等?；?；电机过温?；?，编码器故障?；?；lP65防护等级，满足恶劣环境的使用要求。
KA97齿轮减速机选型参数：
| KA97齿轮减速机速比 | 176.05比，153.21比，140.28比，123.93比，105.13比，96.08比，86.52比，77.89比，70.54比，62.55比，47.93比，41.87比，38.3比，34.23比，30.82比，27.91比，24.75比，22.37比，18.96比，16.56比，13.85比，11.99比，10.41比，8.71比，7.54比。 |
| KA97齿轮减速机输出转数 | 8转，9.1转，10转，11转，13转，14转，16转，18转，20转，22转，25转，29转，33转，37转，41转，45转，50转，57转，63转，74转，85转，101转，117转，134转，161转，186转（以上转数均为四级电机算出的，可用2P，6P，8P计算，也可以用变频电机调速，当需要特别低速输出时，可选择R系列减速机作为K系列减速机的输入）。 |
| KA97齿轮减速机配电机 | 可与单相，直流，变频，刹车，防爆，伺服，交流，三相电机KA97与KA97与0.75KW，KA97与1.1KW，KA97与1.5KW，KA97与2.2KW，KA97与3KW，KA97与4KW，KA97与5.5KW，KA97与7.5KW，KA97与11KW，KA97与15KW，KA97与18.5KW，KA97与22KW，KA97与30KW。 |
| KA97齿轮减速机负载扭矩 | 4300N.m，3890N.m，2870N.m，2660N.m，2400N.m（以上扭矩均为四级电机得出扭矩，需要比上面更大的扭矩，可把电机功率加大，减速机型号加大，或者选择跟R系列减速机组合使用）。 |
KA97齿轮减速机铭牌含义：
KA97-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代号
：减速机规格代号
B：电机
VPEJ：变频刹车电机
18.5KW：电机功率
4P：电机级数
93.19：减速机传动比
M1：减速机安装位置
270°：接线盒位置
KA97齿轮减速机电机型号：
推荐类似型号：K97减速机
关键词:空心轴减速机加电机一体化_直角中空减速机_中孔输出减速机_通孔减速机_KA系列减速机_GKA系列减速机_KA系列减速器_空心轴减速器_直角中空减速器_中孔输出减速器_通孔减速器
KA系列齿轮减速机型号：KA37减速机,KA47减速机,KA57减速机,KA67减速机,KA77减速机,KA87减速机,KA97减速机,KA107减速机,KA127减速机,KA157减速机,KA167减速机,KA187减速机
KA系列直角减速机可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-200KW之间
如需工程师帮选型，请加微信13827261050，留言告知工程师参数要求
