KAF107齿轮减速机详细信息

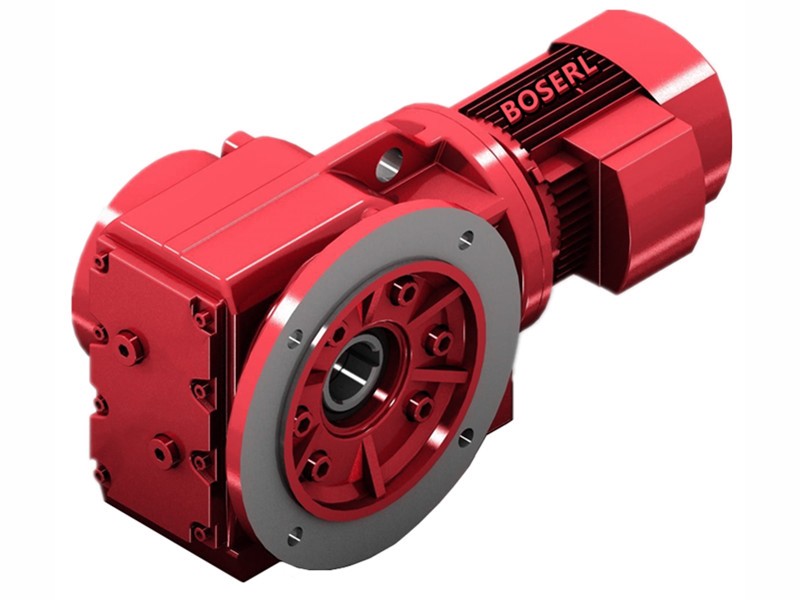

KAF107齿轮减速机
KAF107齿轮减速机重量：
KAF107齿轮减速机重量 | KAF107齿轮减速机配电机重量 | ||||||||||
KAF107-3KW | KAF107-4KW | KAF107-5.5KW | KAF107-7.5KW | KAF107-11KW | KAF107-15KW | KAF107-18.5KW | KAF107-22KW | KAF107-30KW | KAF107-37KW | KAF107-45KW | |
253Kg | 288Kg | 299Kg | 313Kg | 326Kg | 368Kg | 388Kg | 425Kg | 438Kg | 506Kg | 553Kg | 588Kg |
KAF107齿轮减速机润滑油：
KAF107齿轮减速机规定的加注量为参考值。精确值的变化与级数和传动比有关。请您在加注润滑油时要注意油位螺栓所指示的精确油量。后期调整安装方式时，您必须根据改变后的安装方式相应调整加注润滑剂。下表中列出了安装方式M1-M6的减速器相应的标准参考润滑油注入量值。
KAF107齿轮减速机润滑油类型 | KAF107齿轮减速机不同安装方式的润滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
齿轮油 | 10.00升 | 20.50升 | 24.00升 | 32.40升 | 24.00升 | 24.00升 |
KAF107齿轮减速机安装旋转?；ふ郑?/span>
运行时，输出部件处于飞快运转状态。夹伤和挤压危险?？脊ぷ髑?，应先给电机断电并且采取措施防止意外接通！传动部件和输出部件需加防护装置，以防直接接触到！将旋转罩套插入锁紧盘的孔内。
拆下减速器箱体上的塑料密封盖以固定?；ふ?参见图1)。利用减速器箱体上随带的螺栓(参见图2）固定罩套。
无?；ふ职沧埃憾杂诟霰鹩τ们榭?，如贯通轴，则可以无须安装罩套。在这种情况下，如果设备或仪器制造商通过相应的装配件确保满足必要的防护等级，则可以省去罩套。若由此需要特别的维护措施则必须在设备或零部件使用指南中说明。
质量好的KAF107齿轮减速机：检验项目二级减速机
1.KAF107齿轮减速机机械性能检测：振动、噪音异响速比轴跳动外观型号气密性；
2.KAF107齿轮减速机电器性能检验：漏电、电流平稳性空载电流；
3.KAF107齿轮减速机装箱检验：减速机配套附件说明书、合格证。直角减速机
KAF107齿轮减速机刹车电机制动力以及电流：
| 型号 | 功率(KW) | 备注刹车制动力 | 备注刹车电流 |
| 63M | 0.18 | 4NM | 0.12 |
| 63L | 0.25 | 4NM | 0.12 |
| 71D | 0.37 | 4NM | 0.12 |
| 80K | 0.55 | 7.5NM | 0.2 |
| 80N | 0.75 | 7.5NM | 0.2 |
| 90S | 1.1 | 15NM | 0.35 |
| 90L | 1.5 | 15NM | 0.35 |
| 100M | 2.2 | 30NM | 0.5 |
| 100L | 3 | 30NM | 0.5 |
| 112M | 4 | 40NM | 0.64 |
| 132S | 5.5 | 75NM | 0.7 |
| 132M | 7.5 | 75NM | 0.7 |
| 160M | 11 | 150NM | 1.3 |
KAF107齿轮减速机选型参数：
| KAF107齿轮减速机负载扭矩 | 3600N.m，4070N.m，4190N.m，4300N.m，6800N.m，6890N.m，7050N.m，7200N.m，7360N.m，7840N.m，8000N.m。（以上扭矩均为四级电机得出扭矩，需要比上面更大的扭矩，可把电机功率加大，减速机型号加大，或者选择跟R系列减速机组合使用） |
| KAF107齿轮减速机速比 | 7.35比，8.69比，9.94比，11.73比，13.43比，14.64比，16.75比，19.74比，22.62比，26.32比，29比，31.28比，32.69比，37比，42.33比，49.9比，57.17比，66.52比，73.3比，82.61比，90.96比，100.75比，112.41比，121.46比，143.47比。 |
| KAF107齿轮减速机输出转数 | 9.8转，12转，14转，15转，17转，19转，21转，24转，28转，33转，38转，43转，45转，48转，53转，62转，71转，84转，96转，104转，119转，141转，161转，190转。（以上转数均为四级电机算出的，可用2P，6P，8P计算，也可以用变频电机调速，当需要特别低速输出时，可选择R系列减速机作为K系列减速机的输入） |
| KAF107齿轮减速机配电机 | 可加单相，直流，变频，刹车，防爆，伺服，交流，三相电机KAF107加3KW，KAF107加4KW，KAF107加5.5KW，KAF107加7.5KW，KAF107加11KW，KAF107加15KW，KAF107加18.5KW，KAF107加22KW，KAF107加30KW，KAF107加37KW，KAF107加45KW。 |
KAF107齿轮减速机铭牌含义：
KAF107-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代号
：减速机规格代号
B：电机
VPEJ：变频刹车电机
18.5KW：电机功率
4P：电机级数
93.19：减速机传动比
M1：减速机安装位置
270°：接线盒位置
KAF107齿轮减速机电机型号：
推荐类似型号：K107减速机
关键词:三相异步减速机加电机一体化_二级减速机_三级减速机_角向减速机_GKAF系列减速机_KAF系列减速机_KAF系列减速器_三相异步减速机_二级减速器_三级减速器
KAF系列齿轮减速机型号：KAF37减速机,KAF47减速机,KAF57减速机,KAF67减速机,KAF77减速机,KAF87减速机,KAF97减速机,KAF107减速机,KAF127减速机,KAF157减速机,KAF167减速机,KAF187减速机
KAF系列直角减速机可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-200KW之间
如需工程师帮选型，请加微信13827261050，留言告知工程师参数要求
