R67齿轮减速机详细信息

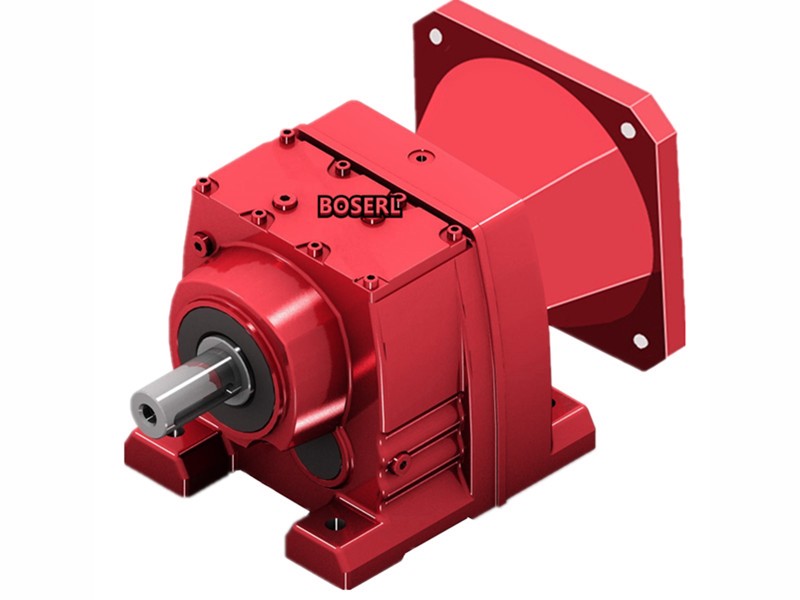

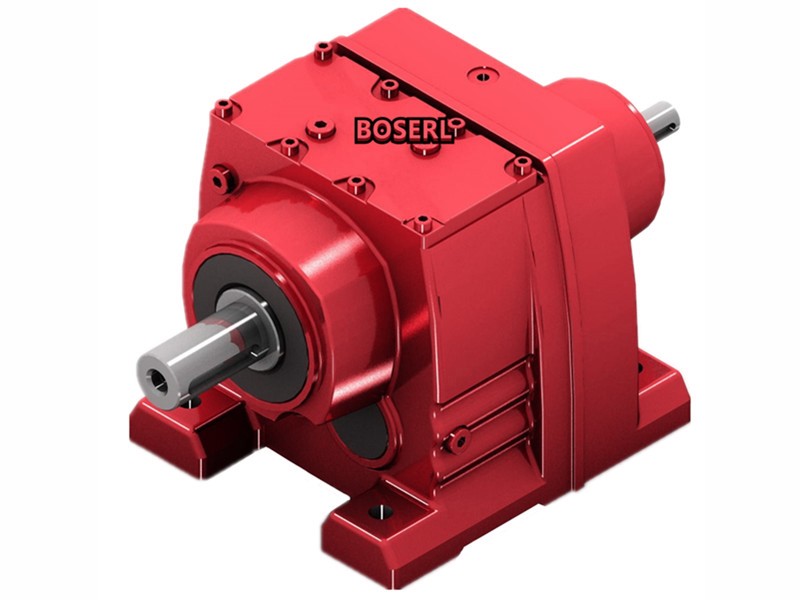

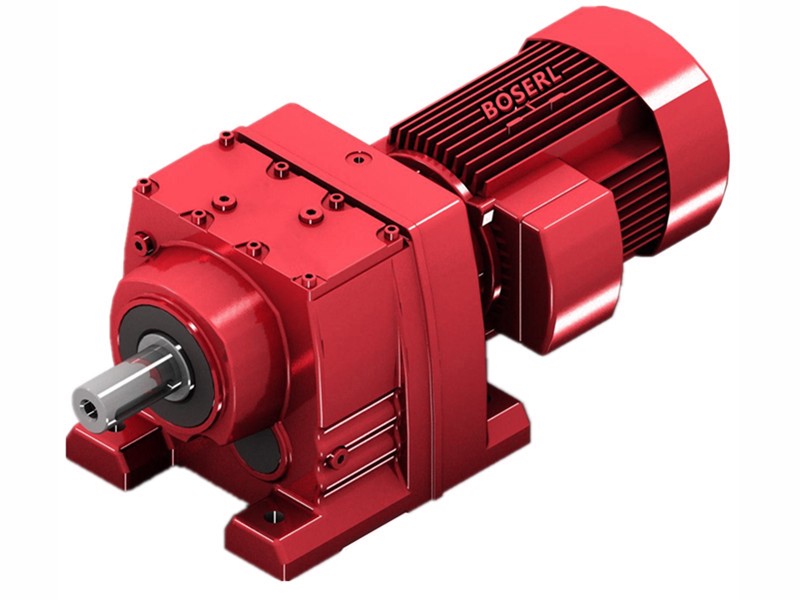

R67齿轮减速机
R67齿轮减速机重量：
R67齿轮减速机重量 | R67齿轮减速机配电机重量 | ||||||||||||
R67-0.12KW | R67-0.18KW | R67-0.25KW | R67-0.37KW | R67-0.55KW | R67-0.75KW | R67-1.1KW | R67-1.5KW | R67-2.2KW | R67-3KW | R67-4KW | R67-5.5KW | R67-7.5KW | |
25Kg | 30.5Kg | 31Kg | 35Kg | 35.5Kg | 40Kg | 41Kg | 45Kg | 48Kg | 57Kg | 60Kg | 61Kg | 85Kg | 98Kg |
R67齿轮减速机润滑油：
R67齿轮减速机所列的加注量为参考值。具体值根据级数与传动比的不同而各异。请您在加注润滑油时一定注意油位螺栓所指示的精确油量。下表中列出了安装位置从M1到M6减速器相应的润滑油加注标准。
R67齿轮减速机润滑油类型 | R67齿轮减速机不同安装方式的润滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
矿物油 | 1.10/2.30升 | 2.40升 | 2.80升 | 2.90升 | 1.80升 | 2.00升 |
R67齿轮减速机更换润滑油示意图：
R67齿轮减速机泄油阀，按标准配有一个排油螺栓。另外也可以设置一个排油阀。这个排油阀便于安置排油管以更换减速器油。
R67齿轮减速机油补给箱用于平衡系统内因温度波动导致的油量变化。当减速器温度升高使油量增大时，膨胀油箱吸收一部分润滑油，当减速器冷却时，膨胀油箱根据需要将润滑油回输给减速器，从而保证减速器在任何运行状态下都有充足的润滑油。在安装位置M4中R67齿轮减速机如下图所示：
质量好的R67齿轮减速机：检验项目R系列减速机
1.R67齿轮减速机机械性能检测：振动、噪音异响速比轴跳动外观型号气密性；
2.R67齿轮减速机电器性能检验：漏电、电流平稳性空载电流；
3.R67齿轮减速机装箱检验：减速机配套附件说明书、合格证。同轴减速机
R67齿轮减速机电机轴流风扇电压：
| R67齿轮减速机电机框号(电机定子外径) | 所配电机功率KW | 风机功率W | 风机转速r/min | 风量m3/h | 风压pa | 防护等级 | 绝缘等级 | 380三相电流A | 220三相电流A | 220单相电流A | 440三相电流A |
| 110 | 0.1至0.4KW | 30 | 2800 | 300 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 140 | 0.55至1.1KW | 30 | 2800 | 350 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 160 | 1.5KW | 30 | 2800 | 500 | 80 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 180 | 2.2至4KW | 70 | 2800 | 900 | 110 | IP44 | F | 0.12 | 0.21 | 0.36 | 0.10 |
| 210 | 5.5至7.5KW | 50 | 1400 | 1000 | 50 | IP44 | F | 0.21 | 0.36 | 0.63 | 0.18 |
| 260 | 11至15KW | 60 | 1400 | 1100 | 50 | IP44 | F | 0.25 | 0.43 | 0.75 | 0.22 |
R67齿轮减速机选型参数：
| R67齿轮减速机配电机 | 可配变频/刹车/防爆/伺服/交流/直流/三相/单相电机R67配0.12KW,R67配0.18KW,R67配0.25KW,R67配0.37KW,R67配0.55KW,R67配0.75KW,R67配1.1KW,R67配1.5KW,R67配2.2KW,R67配3KW,R67配4KW,R67配5.5KW,R67配7.5KW。 |
| R67齿轮减速机速比 | 4.29比,4.93比,5.70比,6.27比,7.36比,7.97比,8.7比,10比,11.54比,12.70比,14.91比,15.79比,17.95比,19.89比,23.44比,26.72比,28.13比,28.83比,32.27比,37.50比,39.88比,46.29比,51.56比,56.89比,61.26比,69.75比,74.17比,86.11比,95.91比,105.83比,113.94比,128.97比,137.67比,158.14比,184.07比,199.81比。 |
| R67齿轮减速机输出转速 | 7转,7.6转,8.9转,10转,11转,12转,13转,15转,16转,19转,20转,23转,25转,27转,30转,35转,37转,43转,49转,50转,52转,60转,70转,78转,89转,94转,110转,121转,140转,161转,180转,190转,223转,246转,284转,326转。（以上转数均为四级电机算出的，可用两级电机，六级电机计算，也可以用变频电机调速） |
| R67齿轮减速机负载扭矩 | 270N.m,290N.m,310N.m,330N.m,370N.m,380N.m,400N.m,470N.m,500N.m,520N.m,540N.m,550N.m,560N.m,570N.m,580N.m,590N.m,600N.m。（以上扭矩均为四级电机得出扭矩，需要比上面更大的扭矩，可把电机功率加大，减速机型号加大,或者两个减速机组合使用） |
R67齿轮减速机铭牌含义：
R67-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代号
：减速机规格代号
B：电机
VPEJ：变频刹车电机
18.5KW：电机功率
4P：电机级数
93.19：减速机传动比
M1：减速机安装位置
270°：接线盒位置
R67齿轮减速机电机型号：
推荐类似型号：R67减速机
关键词:R系列减速机加电机一体化_R系列减速器_同向减速器_同向减速机_GR型减速机_R向减速机_R系列斜齿轮减速机_GR系列减速机_R型减速机_GR系列斜齿轮减速机
R系列减速机型号：R17减速机,R27减速机,R37减速机,R47减速机,R57减速机,R67减速机,R77减速机,R87减速机,R97减速机,R107减速机,R137减速机,R147减速机,R167减速机
R系列齿轮减速机可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-132KW之间
如需工程师帮选型，请加微信13827261050，留言告知工程师参数要求
标签: R67齿轮减速机 R67减速齿轮箱 R67减速马达 R67齿轮减速机厂家 R67齿轮减速机生产厂家
