R87齿轮减速机详细信息

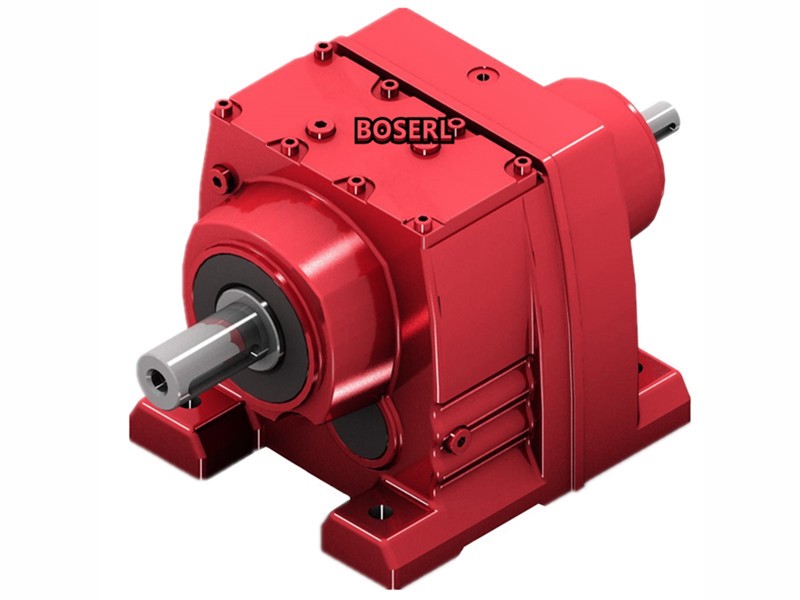

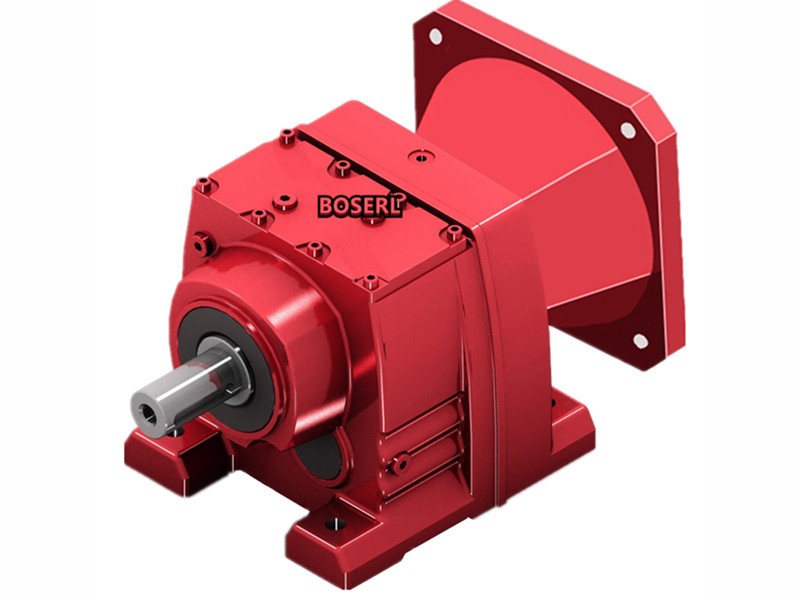

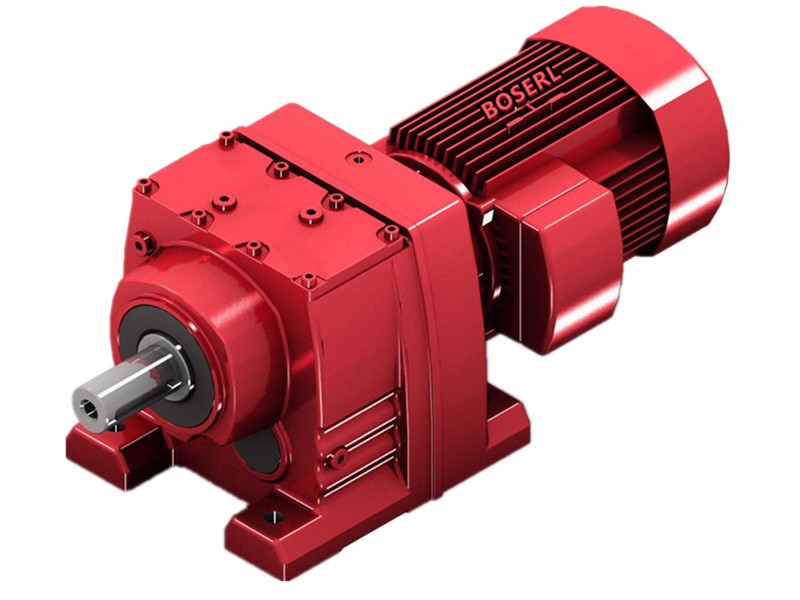

R87齿轮减速机
R87齿轮减速机重量：
R87齿轮减速机重量 | R87齿轮减速机配电机重量 | ||||||||||||
R87-0.55KW | R87-0.75KW | R87-1.1KW | R87-1.5KW | R87-2.2KW | R87-3KW | R87-4KW | R87-5.5KW | R87-7.5KW | R87-11KW | R87-15KW | R87-18.5KW | R87-22KW | |
63Kg | 78Kg | 79Kg | 83Kg | 86Kg | 95Kg | 98Kg | 109Kg | 123Kg | 136Kg | 178Kg | 198Kg | 235Kg | 248Kg |
R87齿轮减速机润滑油：
R87齿轮减速机所列的加注量为参考值。具体值根据级数与传动比的不同而各异。请您在加注润滑油时一定注意油位螺栓所指示的精确油量。下表中列出了安装位置从M1到M6减速器相应的润滑油加注标准。
R87齿轮减速机润滑油类型 | R87齿轮减速机不同安装方式的润滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
矿物油 | 2.30/6.0升 | 6.4升 | 7.2升 | 7.2升 | 6.30升 | 6.5升 |
R87齿轮减速机更换润滑油示意图：
R87齿轮减速机泄油阀，按标准配有一个排油螺栓。另外也可以设置一个排油阀。这个排油阀便于安置排油管以更换减速器油。
R87齿轮减速机油补给箱用于平衡系统内因温度波动导致的油量变化。当减速器温度升高使油量增大时，膨胀油箱吸收一部分润滑油，当减速器冷却时，膨胀油箱根据需要将润滑油回输给减速器，从而保证减速器在任何运行状态下都有充足的润滑油。在安装位置M4中R87齿轮减速机如下图所示：
质量好的R87齿轮减速机：检验项目R系列减速机
1.R87齿轮减速机机械性能检测：振动、噪音异响速比轴跳动外观型号气密性；
2.R87齿轮减速机电器性能检验：漏电、电流平稳性空载电流；
3.R87齿轮减速机装箱检验：减速机配套附件说明书、合格证。同轴减速机
R87齿轮减速机电机轴流风扇电压：
| R87齿轮减速机电机框号(电机定子外径) | 所配电机功率KW | 风机功率W | 风机转速r/min | 风量m3/h | 风压pa | 防护等级 | 绝缘等级 | 380三相电流A | 220三相电流A | 220单相电流A | 440三相电流A |
| 110 | 0.1至0.4KW | 30 | 2800 | 300 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 140 | 0.55至1.1KW | 30 | 2800 | 350 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 160 | 1.5KW | 30 | 2800 | 500 | 80 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 180 | 2.2至4KW | 70 | 2800 | 900 | 110 | IP44 | F | 0.12 | 0.21 | 0.36 | 0.10 |
| 210 | 5.5至7.5KW | 50 | 1400 | 1000 | 50 | IP44 | F | 0.21 | 0.36 | 0.63 | 0.18 |
| 260 | 11至15KW | 60 | 1400 | 1100 | 50 | IP44 | F | 0.25 | 0.43 | 0.75 | 0.22 |
R87齿轮减速机选型参数：
| R87齿轮减速机配电机 | 可配变频/刹车/防爆/伺服/交流/直流/三相/单相电机R87配0.55KW,R87配0.75KW,R87配1.1KW,R87配1.5KW,R87配2.2KW,R87配3KW,R87配4KW,R87配5.5KW,R87配7.5KW,R87配11KW,R87配15KW,R87配18.5KW,R87配22KW。 |
| R87齿轮减速机速比 | 5.3比,6.39比,7.13比,8.22比,9.14比,9.9比,11.93比,13.33比,15.35比,17.08比,19.1比,21.51比,23.4比,27.84比,27.88比,31.4比,32.66比,34.4比,36.84比,41.74比,47.58比,52.82比,60.35比,63.68比,72.57比,81.92比,93.38比,103.65比,118.43比,124.97比,142.41比,155.34比,181.77比,205.71比,216.54比,246.54比。 |
| R87齿轮减速机输出转速 | 5.7转,6.5转,6.8转,7.7转,9转,9.8转,11转,12转,14转,15转,17转,19转,22转,23转,27转,29转,34转,38转,41转,43转,45转,50转,50转,60转,65转,73转,82转,91转,105转,117转,141转,153转,170转,196转,219转,264。（以上转数均为四级电机算出的，可用两级电机，六级电机计算，也可以用变频电机调速） |
| R87齿轮减速机负载扭矩 | 1550N.m,1440N.m,1390N.m,1340N.m,1280N.m,1230N.m,1180N.m,1210N.m,1160N.m,1070N.m,1020N.m,910N.m。（以上扭矩均为四级电机得出扭矩，需要比上面更大的扭矩，可把电机功率加大，减速机型号加大,或者两个减速机组合使用） |
R87齿轮减速机铭牌含义：
R87-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代号
：减速机规格代号
B：电机
VPEJ：变频刹车电机
18.5KW：电机功率
4P：电机级数
93.19：减速机传动比
M1：减速机安装位置
270°：接线盒位置
R87齿轮减速机电机型号：
推荐类似型号：R87减速机
关键词:R系列减速机加电机一体化_R系列减速器_同向减速器_同向减速机_GR型减速机_R向减速机_R系列斜齿轮减速机_GR系列减速机_R型减速机_GR系列斜齿轮减速机
R系列减速机型号：R17减速机,R27减速机,R37减速机,R47减速机,R57减速机,R67减速机,R77减速机,R87减速机,R97减速机,R107减速机,R137减速机,R147减速机,R167减速机
R系列齿轮减速机可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-132KW之间
