SAF57齿轮减速机详细信息

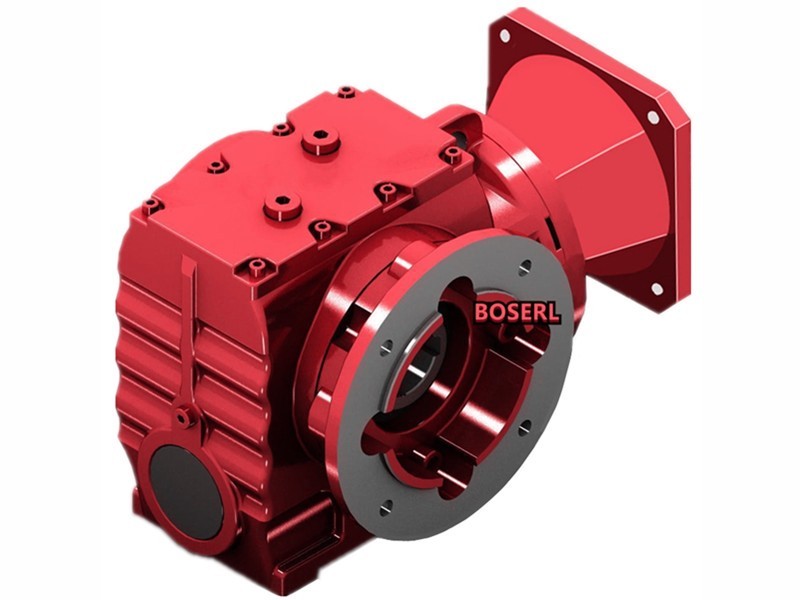

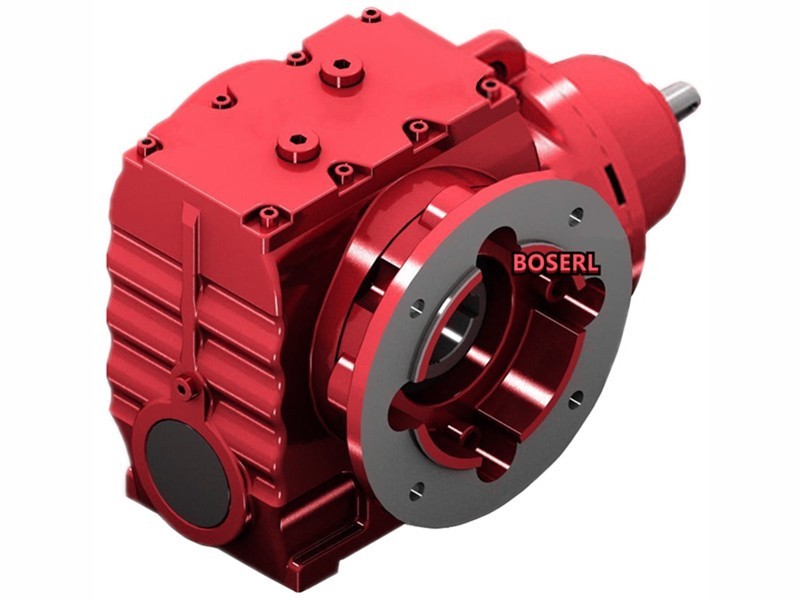

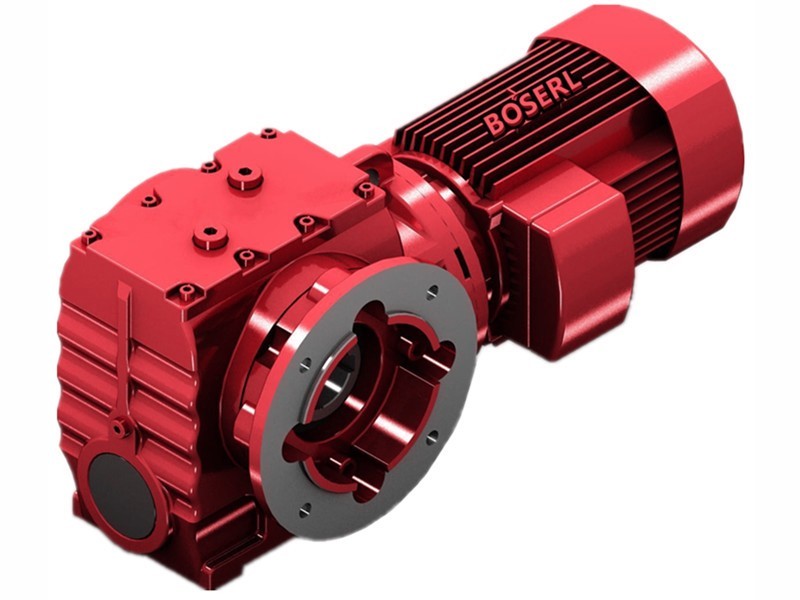

SAF57齿轮减速机
SAF57齿轮减速机重量：
SAF57齿轮减速机重量 | SAF57齿轮减速机配电机重量 | ||||||||
SAF57-0.18KW | SAF57-0.25KW | SAF57-0.37KW | SAF57-0.55KW | SAF57-0.75KW | SAF57-1.1KW | SAF57-1.5KW | SAF57-2.2KW | SAF57-3KW | |
17Kg | 23Kg | 27Kg | 27.5Kg | 32Kg | 33Kg | 37Kg | 40Kg | 49Kg | 52Kg |
SAF57齿轮减速机润滑油：
SAF57齿轮减速机润滑油类型有矿物油，合成油，齿轮油。
SAF57齿轮减速机润滑油类型 | SAF57齿轮减速机不同安装方式的润滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
合成油 | 0.50升 | 1.10升 | 1.0/1.5升 | 1.50升 | 1.20升 | 1.20升 |
SAF57齿轮减速机电机温度：
| 功率 | 空载温度 | 负载温度 |
| 100W | 45℃ | 60℃ |
| 180W | ||
| 200W | 50℃ | 62℃ |
| 250W | 50℃ | 65℃ |
| 370W | ||
| 400W | 47℃ | 67℃ |
| 400W | 52℃ | 65℃ |
| 400W | 42℃ | 60℃ |
| 550W | 50℃ | 68℃ |
| 750W | 50℃ | 85℃ |
| 750W | 51℃ | 62℃ |
| 1100W | 51℃ | 85℃ |
| 1100W | 55℃ | 80℃ |
| 1500W | 53℃ | 85℃ |
| 1500W | 50℃ | 94℃ |
| 1500W | 50℃ | 60℃ |
| 2200W | 55℃ | 90℃ |
| 2200W | 50℃ | 70℃ |
| 3000W | 51℃ | 80℃ |
| 3700W | 52℃ | 78℃ |
| 5500W | 50℃ | 65℃ |
| 7500W | 50℃ | 65℃ |
| 4000W | 50℃ | 65℃ |
| 5500W | 50℃ | 65℃ |
| 7500W | 50℃ | 65℃ |
| 5500W | 50℃ | 80℃ |
| 50℃ | 80℃ | |
| 50℃ | 80℃ | |
| 50℃ | 80℃ | |
| 50℃ | 80℃ | |
| 7500W | 50℃ | 80℃ |
| 50℃ | 80℃ | |
| 11KW | 23A | |
| 40 | ||
| 15kw | 31.5A | |
| 54.6 | ||
| 18.5KW | 37 | |
| 64.1 | ||
| 22KW | 43 | |
| 74.5 | ||
| 24KW | 47.7 | |
| 30KW | 57 | |
| 98.7 |
质量好的SAF57齿轮减速机：检验项目自锁减速机
1.SAF57齿轮减速机机械性能检测：振动、噪音异响速比轴跳动外观型号气密性；
2.SAF57齿轮减速机电器性能检验：漏电、电流平稳性空载电流；
3.SAF57齿轮减速机装箱检验：减速机配套附件说明书、合格证。伺服电机涡轮涡杆减速机
SAF57齿轮减速机锁紧盘拆卸步骤：
依次旋转四分之一圈松开拉紧螺钉，以避免对外圈造成倾斜。依次均匀拧开拉紧螺钉。毋需将拉紧螺钉完全拧出。卸下轴并从轴上拔出轴毂(必须事先清除可能在轴轮毂前形成的锈迹)。将锁紧盘从空心轴上拔出。
重新安装前，拆卸下的锁紧盘不需要进一步拆分。若锁紧盘沾有污垢请对其进行清洁并润滑。采用类似于Molykote BR2或类似的通用润滑油对拉紧螺钉进行润滑。请采用下列固体润滑剂对锥形面进行润滑：
| 润滑剂(Mo S2) | 润滑剂形式 |
| 二硫化钼润滑剂321（润滑漆膜) | 喷雾 |
| 二硫化钼喷雾罐（粉末喷雾) | 喷雾 |
| 二硫化钼G Rapid | 喷雾状或者膏状 |
| Aemasol MO 19P | 喷雾状或者膏状 |
| Aemasol DIO-sétral 57N(润滑漆膜) | 喷雾 |
SAF57齿轮减速机选型参数：
| SAF57齿轮减速机负载扭矩 | 88N.m，93N.m，95N.m，98N.m，100N.m，146N.m，166N.m，168N.m，169N.m，215N.m，245N.m，265N.m，285N.m，290N.m，295N.m。（以上扭矩均为四级电机得出扭矩，需要比上面更大的扭矩，可把电机功率加大，减速机型号加大，或者选择跟R系列减速机组合使用） |
| SAF57齿轮减速机速比 | 201比，184.8比，158.12比，137.05比，128.10比，110.73比，94.08比，84.00比，71.75比，69.39比，67.20比，63.80比，56.61比，54.59比，47.32比，44.22比，38.23比，32.48比，29.00比，24.77比，23.20比，20.33比，19.54比，17.62比，16.47比，14.24比，12.10比，10.80比，9.23比，8.64比，7.28比，6.83比 |
| SAF57齿轮减速机输出转数 | 7转，7.6转，8.9转，10转，11转，13转，15转，17转，20转，21转，22转，25转，26转，30转，37转，43转，48转，57转，60转，69转，72转，79转，85转，98转，116转，130转，152转，162转，192转，205转，219转，260转，294转，350转。（以上转数均为四级电机算出的，可用2P/6P/8P计算，也可以用变频电机调速，当需要特别低速输出时，可选择R系列减速机作为S系列减速机的输入） |
| SAF57齿轮减速机配电机 | 可加三相，直流，变频，刹车，防爆/伺服，交流，单相电机SAF57加0.18KW，SAF57加0.25KW，SAF57加0.37KW，SAF57加0.55KW，SAF57加0.75KW，SAF57加1.1KW，SAF57加1.5KW，SAF57加2.2KW，SAF57加3KW。 |
SAF57齿轮减速机铭牌含义：
SAF57-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代号
：减速机规格代号
B：电机
VPEJ：变频刹车电机
18.5KW：电机功率
4P：电机级数
93.19：减速机传动比
M1：减速机安装位置
270°：接线盒位置
SAF57齿轮减速机电机型号：
推荐类似型号：S57减速机
关键词:伺服电机加涡轮涡杆减速机一体化_立式蜗杆减速机_立式蜗轮蜗杆减速机_GSAF系列减速机_SAF系列减速机_SAF系列减速器_伺服电机涡轮涡杆减速器_伺服涡轮涡杆减速机_立式蜗轮减速机
SAF系列蜗轮蜗杆减速机型号：SAF37减速机,SAF47减速机,SAF57减速机,SAF67减速机,SAF77减速机,SAF87减速机,SAF97齿轮减速机
SAF系列自锁减速机可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-22KW之间
如需工程师帮选型，请加微信13827261050，留言告知工程师参数要求
标签: SAF57齿轮减速机 SAF57减速齿轮箱 SAF57减速马达 SAF57齿轮减速机厂家 SAF57齿轮减速机生产厂家
