R47齿轮减速机详细信息

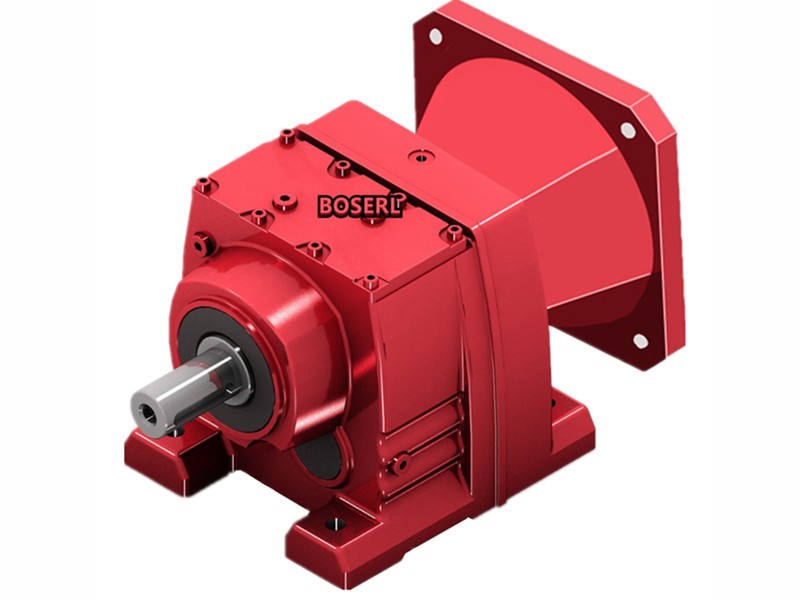

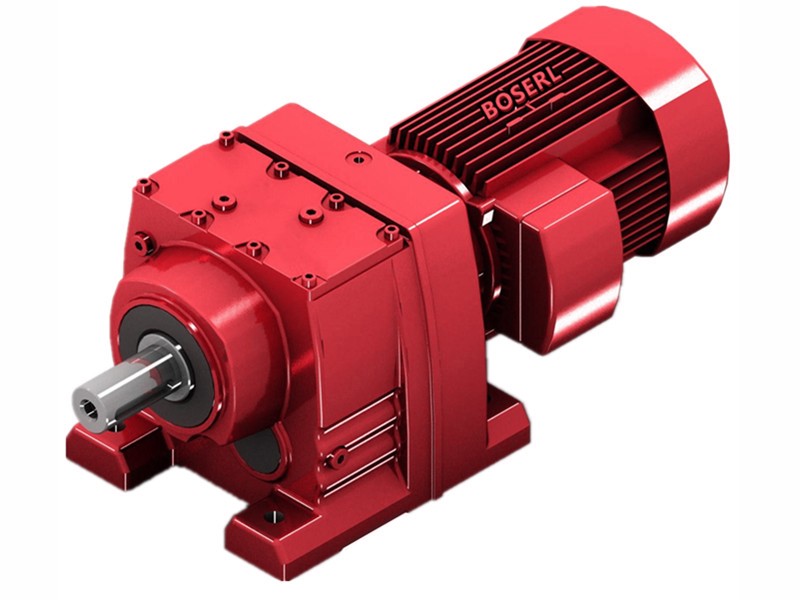

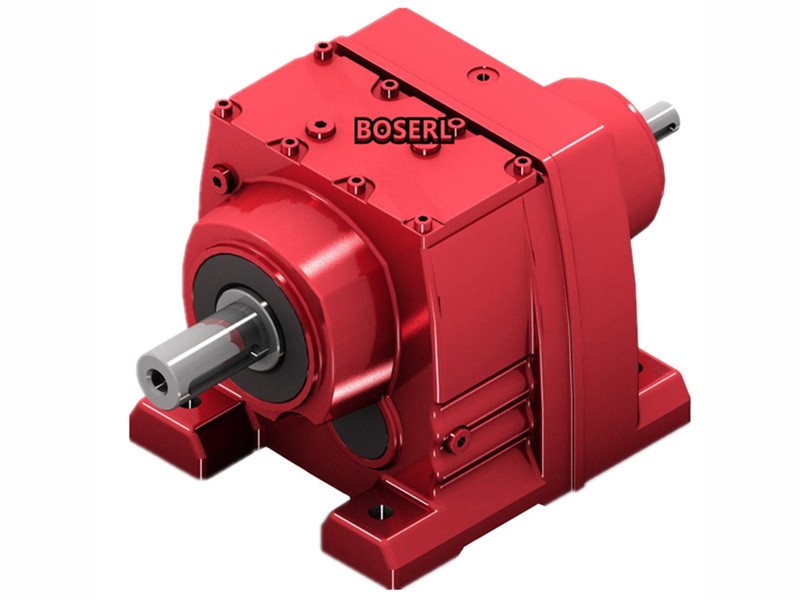

R47齿轮减速机
R47齿轮减速机重量：
R47齿轮减速机重量 | R47齿轮减速机配电机重量 | |||||||||||
R47-0.12KW | R47-0.18KW | R47-0.25KW | R47-0.37KW | R47-0.55KW | R47-0.75KW | R47-1.1KW | R47-1.5KW | R47-2.2KW | R47-3KW | R47-4KW | R47-5.5KW | |
10Kg | 15.5Kg | 16Kg | 20Kg | 20.5Kg | 25Kg | 26Kg | 30Kg | 33Kg | 42Kg | 45Kg | 56Kg | 70Kg |
R47齿轮减速机润滑油：
R47齿轮减速机所列的加注量为参考值。具体值根据级数与传动比的不同而各异。请您在加注润滑油时一定注意油位螺栓所指示的精确油量。下表中列出了安装位置从M1到M6减速器相应的润滑油加注标准。
R47齿轮减速机润滑油类型 | R47齿轮减速机不同安装方式的润滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
矿物油 | 0.70/1.50升 | 1.60升 | 1.50升 | 1.65升 | 1.50升 | 1.50升 |
R47齿轮减速机更换润滑油示意图：
R47齿轮减速机泄油阀，按标准配有一个排油螺栓。另外也可以设置一个排油阀。这个排油阀便于安置排油管以更换减速器油。
R47齿轮减速机油补给箱用于平衡系统内因温度波动导致的油量变化。当减速器温度升高使油量增大时，膨胀油箱吸收一部分润滑油，当减速器冷却时，膨胀油箱根据需要将润滑油回输给减速器，从而保证减速器在任何运行状态下都有充足的润滑油。在安装位置M4中R47齿轮减速机如下图所示：
质量好的R47齿轮减速机：检验项目R系列减速机
1.R47齿轮减速机机械性能检测：振动、噪音异响速比轴跳动外观型号气密性；
2.R47齿轮减速机电器性能检验：漏电、电流平稳性空载电流；
3.R47齿轮减速机装箱检验：减速机配套附件说明书、合格证。同轴减速机
R47齿轮减速机电机轴流风扇电压：
| R47齿轮减速机电机框号(电机定子外径) | 所配电机功率KW | 风机功率W | 风机转速r/min | 风量m3/h | 风压pa | 防护等级 | 绝缘等级 | 380三相电流A | 220三相电流A | 220单相电流A | 440三相电流A |
| 110 | 0.1至0.4KW | 30 | 2800 | 300 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 140 | 0.55至1.1KW | 30 | 2800 | 350 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 160 | 1.5KW | 30 | 2800 | 500 | 80 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 180 | 2.2至4KW | 70 | 2800 | 900 | 110 | IP44 | F | 0.12 | 0.21 | 0.36 | 0.10 |
| 210 | 5.5至7.5KW | 50 | 1400 | 1000 | 50 | IP44 | F | 0.21 | 0.36 | 0.63 | 0.18 |
| 260 | 11至15KW | 60 | 1400 | 1100 | 50 | IP44 | F | 0.25 | 0.43 | 0.75 | 0.22 |
R47齿轮减速机选型参数：
| R47齿轮减速机配电机 | 可配变频/刹车/防爆/伺服/交流/直流/三相/单相电机R47配0.18KW,R47配0.25KW,R47配0.37KW,R47配0.55KW,R47配0.75KW,R47配1.1KW,R47配1.5KW,R47配2.2KW,R47配3KW,R47配4KW,R47配5.5KW。 |
| R47齿轮减速机速比 | 3.83比,4.34比,4.85比,5.64比,6比,6.96比,7.76比,8.01比,9.07比,10.15比,11.79比,12.54比,14.56比,16.22比,17.89比,19.27比,21.81比,23.28比,23.59比,26.7比,26.74比,29.88比,31.12比,33.79比,34.73比,36.93比,42.87比,47.75比,52.69比,56.73比,64.21比,68.54比,76.23比,84.9比,93.68比,100.86比,114.17比,121.87比,139.99比,162.94比,176.88比。 |
| R47齿轮减速机输出转速 | 7.9转,8.6转,10转,11转,12转,14转,15转,16转,18转,20转,22转,25转,27转,29转,33转,38转,40转,41转,45转,47转,52转,52转,59转,60转,64转,73转,78转,86转,96转,112转,119转,138转,154转,175转,180转,201转,233转,248转,289转,323转,366转。（以上转数均为四级电机算出的，可用两级电机，六级电机计算，也可以用变频电机调速） |
| R47齿轮减速机负载扭矩 | 144N.m,146N.m,155N.m,156N.m,159N.m,163N.m,205N.m,220N.m,230N.m,240N.m,245N.m,250N.m,265N.m,275N.m,290N.m,295N.m,300N.m。（以上扭矩均为四级电机得出扭矩，需要比上面更大的扭矩，可把电机功率加大，减速机型号加大,或者两个减速机组合使用） |
R47齿轮减速机铭牌含义：
R47-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代号
：减速机规格代号
B：电机
VPEJ：变频刹车电机
18.5KW：电机功率
4P：电机级数
93.19：减速机传动比
M1：减速机安装位置
270°：接线盒位置
R47齿轮减速机电机型号：
推荐类似型号：R47减速机
关键词:R系列减速机加电机一体化_R系列减速器_同向减速器_同向减速机_GR型减速机_R向减速机_R系列斜齿轮减速机_GR系列减速机_R型减速机_GR系列斜齿轮减速机
R系列减速机型号：R17减速机,R27减速机,R37减速机,R47减速机,R57减速机,R67减速机,R77减速机,R87减速机,R97减速机,R107减速机,R137减速机,R147减速机,R167减速机
R系列齿轮减速机可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-132KW之间
如需工程师帮选型，请加微信13827261050，留言告知工程师参数要求
标签: R47齿轮减速机 R47减速齿轮箱 R47减速马达 R47齿轮减速机厂家 R47齿轮减速机生产厂家
