RF47齿轮减速机详细信息
RF47齿轮减速机
RF47齿轮减速机重量：
RF47齿轮减速机重量 | RF47齿轮减速机配电机重量 | |||||||||||
RF47-0.12KW | RF47-0.18KW | RF47-0.25KW | RF47-0.37KW | RF47-0.55KW | RF47-0.75KW | RF47-1.1KW | RF47-1.5KW | RF47-2.2KW | RF47-3KW | RF47-4KW | RF47-5.5KW | |
12Kg | 17.5Kg | 18Kg | 22Kg | 22.5Kg | 27Kg | 28Kg | 320Kg | 35Kg | 44Kg | 47Kg | 58Kg | 72Kg |
RF47齿轮减速机润滑油：
RF47齿轮减速机所列的加注量为参考值。具体值根据级数与传动比的不同而各异。请您在加注润滑油时一定注意油位螺栓所指示的精确油量。下表中列出了安装位置从M1到M6减速器相应的润滑油加注标准。
RF47齿轮减速机润滑油类型 | RF47齿轮减速机不同安装方式的润滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
矿物油 | 0.65/1.50升 | 1.60升 | 1.50升 | 1.65升 | 1.50升 | 1.50升 |
RF47齿轮减速机油位检查：
RF47齿轮减速机在开机调试之前请您务必检查油位是否符合安装要求。检查时要遵守BOSERL说明书章节“油位检测与换油”中的规定。如果减速器配有油位镜，油位也可以通过油位镜进行测量。注意！由于油位镜上溢出的减速器油造成的减速器损坏?？赡艿贾律璞杆鸹?。安装相应的?；ぷ爸?，以避免由于冲击或敲击对油面观察玻璃造成的损坏。

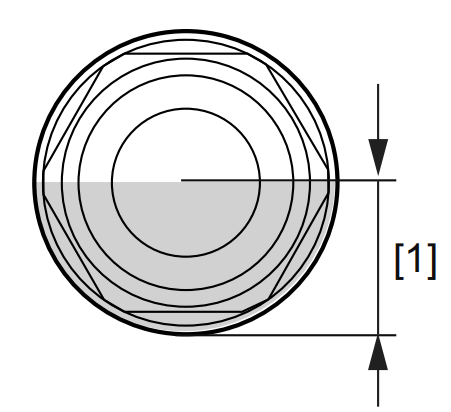

请注意BOSERL说明书章节“检查Ⅰ维护作业前的准备工作”中的说明。按照下图在油位镜上检查油位：[1]油位必须在该范围内
若油位过低则操作如下：打开相应的注油螺栓，参阅BOSERL说明书章节“减速器的检修Ⅰ维护作业”的相关内容。通过注油孔灌入同类型新油，直至标记处，旋入注油孔。
质量好的RF47齿轮减速机：检验项目RF系列减速机
1.RF47齿轮减速机机械性能检测：振动、噪音异响速比轴跳动外观型号气密性；
2.RF47齿轮减速机电器性能检验：漏电、电流平稳性空载电流；
3.RF47齿轮减速机装箱检验：减速机配套附件说明书、合格证。同轴减速机
RF47齿轮减速机选型参数：
| RF47齿轮减速机配电机 | 可带刹车、变频、防爆、伺服、交流、直流、三相、单相电机RF47带0.18KW,RF47带0.25KW,RF47带0.37KW,RF47带0.55KW,RF47带0.75KW,RF47带1.1KW,RF47带1.5KW,RF47带2.2KW,RF47带3KW,RF47带4KW,RF47带5.5KW。 |
| RF47齿轮减速机输出转速 | 7.9转,8.6转,10转,11转,12转,14转,15转,16转,18转,20转,22转,25转,27转,29转,33转,38转,40转,41转,45转,47转,52转,52转,59转,60转,64转,73转,78转,86转,96转,112转,119转,138转,154转,175转,180转,201转,233转,248转,289转,323转,366转。（以上转数均为四级电机算出的，可用两级电机，六级电机计算，也可以用变频电机调速） |
| RF47齿轮减速机负载扭矩 | 144N.m,146N.m,155N.m,156N.m,159N.m,163N.m,205N.m,220N.m,230N.m,240N.m,245N.m,250N.m,265N.m,275N.m,290N.m,295N.m,300N.m。（以上扭矩均为四级电机得出扭矩，需要比上面更大的扭矩，可把电机功率加大，减速机型号加大,或者两个减速机组合使用） |
| RF47齿轮减速机速比 | 3.83比,4.34比,4.85比,5.64比,6比,6.96比,7.76比,8.01比,9.07比,10.15比,11.79比,12.54比,14.56比,16.22比,17.89比,19.27比,21.81比,23.28比,23.59比,26.7比,26.74比,29.88比,31.12比,33.79比,34.73比,36.93比,42.87比,47.75比,52.69比,56.73比,64.21比,68.54比,76.23比,84.9比,93.68比,100.86比,114.17比,121.87比,139.99比,162.94比,176.88比。 |
RF47齿轮减速机电机国外电压表：
| RF47齿轮减速机电机功率(KW) | 电机电压 | 制动器电压 | 制动力 |
| 0.18 | 415VAC | 96VDC | 4NM |
| 0.25 | 415VAC | 96VDC | 4NM |
| 0.37 | 415VAC | 96VDC | 4NM |
| 0.55 | 415VAC | 96VDC | 7.5NM |
| 0.75 | 415VAC | 96VDC | 7.5NM |
| 1.1 | 415VAC | 96VDC | 15NM |
| 1.5 | 415VAC | 96VDC | 15NM |
| 2.2 | 415VAC | 96VDC | 30NM |
| 3 | 415VAC | 96VDC | 30NM |
| 4 | 415VAC | 96VDC | 40NM |
| 5.5 | 415VAC | 180VDC | 75NM |
| 7.5 | 415VAC | 180VDC | 75NM |
| 9.2 | 415VAC | 180VDC | 100NM |
| 11 | 415VAC | 180VDC | 150NM |
| 15 | 415VAC | 180VDC | 150NM |
| 18.5 | 415VAC | 180VDC | 180NM |
RF47齿轮减速机铭牌含义：
RF47-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代号
：减速机规格代号
B：电机
VPEJ：变频刹车电机
18.5KW：电机功率
4P：电机级数
93.19：减速机传动比
M1：减速机安装位置
270°：接线盒位置
RF47齿轮减速机型号：
推荐类似型号：R47减速机
关键词:直线输出减速机加电机一体化_RF系列减速器_直连电机减速机_直连减速机_直连减速器_直联减速机_GRF系列减速机_RF系列减速机_RF型减速机_RF齿轮减速机
RF系列减速机型号：RF17减速机,RF27减速机,RF37减速机,RF47减速机,RF57减速机,RF67减速机,RF77减速机,RF87减速机,RF97减速机,RF107减速机,RF137减速机,RF147减速机,RF167减速机
RF系列斜齿轮减速机可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-132KW之间
如需工程师帮选型，请加微信13827261050，留言告知工程师参数要求
标签: RF47齿轮减速机 RF47减速齿轮箱 RF47减速马达 RF47齿轮减速机厂家 RF47齿轮减速机生产厂家
