RF137齿轮减速机详细信息

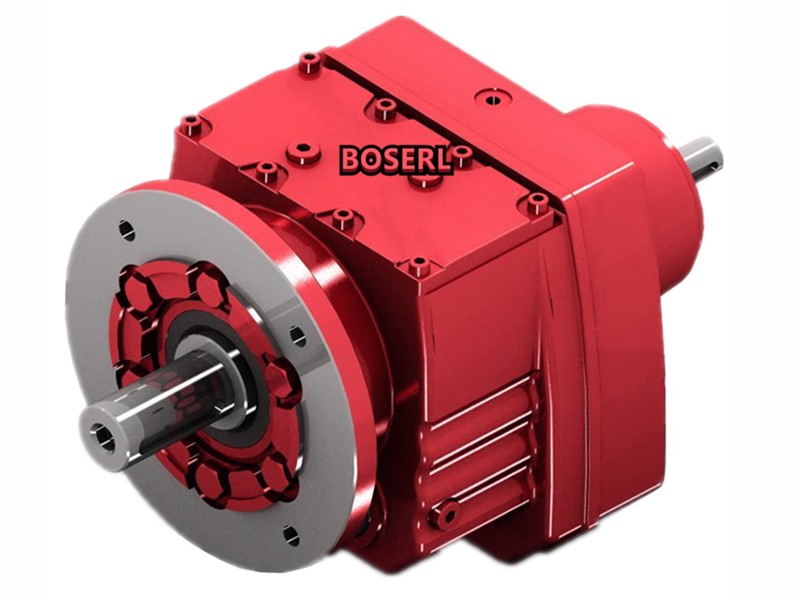

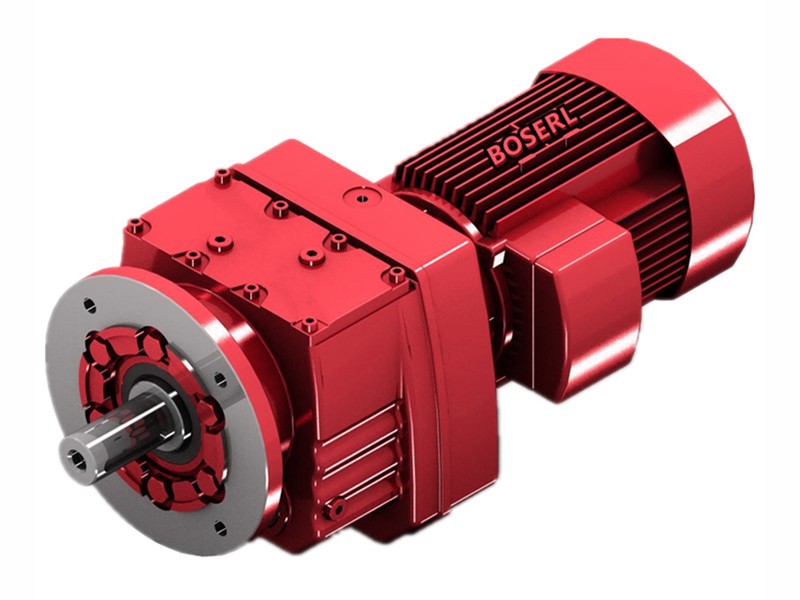

RF137齿轮减速机
RF137齿轮减速机重量：
RF137齿轮减速机重量 | RF137齿轮减速机配电机重量 | |||||||||
RF137-5.5KW | RF137-7.5KW | RF137-11KW | RF137-15KW | RF137-18.5KW | RF137-22KW | RF137-30KW | RF137-37KW | RF137-45KW | RF137-55KW | |
222Kg | 282Kg | 295Kg | 337Kg | 357Kg | 394Kg | 407Kg | 475Kg | 522Kg | 557Kg | 642Kg |
RF137齿轮减速机润滑油：
RF137齿轮减速机所列的加注量为参考值。具体值根据级数与传动比的不同而各异。请您在加注润滑油时一定注意油位螺栓所指示的精确油量。下表中列出了安装位置从M1到M6减速器相应的润滑油加注标准。
RF137齿轮减速机润滑油类型 | RF137齿轮减速机不同安装方式的润滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
矿物油 | 9.50/25.0升 | 27.0升 | 29.0升 | 32.5升 | 25.0升 | 25.0升 |
RF137齿轮减速机油位检查：
RF137齿轮减速机在开机调试之前请您务必检查油位是否符合安装要求。检查时要遵守BOSERL说明书章节“油位检测与换油”中的规定。如果减速器配有油位镜，油位也可以通过油位镜进行测量。注意！由于油位镜上溢出的减速器油造成的减速器损坏?？赡艿贾律璞杆鸹?。安装相应的?；ぷ爸?，以避免由于冲击或敲击对油面观察玻璃造成的损坏。
请注意BOSERL说明书章节“检查Ⅰ维护作业前的准备工作”中的说明。按照下图在油位镜上检查油位：[1]油位必须在该范围内
若油位过低则操作如下：打开相应的注油螺栓，参阅BOSERL说明书章节“减速器的检修Ⅰ维护作业”的相关内容。通过注油孔灌入同类型新油，直至标记处，旋入注油孔。
质量好的RF137齿轮减速机：检验项目RF系列减速机
1.RF137齿轮减速机机械性能检测：振动、噪音异响速比轴跳动外观型号气密性；
2.RF137齿轮减速机电器性能检验：漏电、电流平稳性空载电流；
3.RF137齿轮减速机装箱检验：减速机配套附件说明书、合格证。同轴减速机
RF137齿轮减速机选型参数：
| RF137齿轮减速机配电机 | 可配刹车、变频、防爆、伺服、交流、直流、三相、单相电机RF137配5.5KW,RF137配7.5KW,RF137配11KW,RF137配15KW,RF137配18.5KW,RF137配22KW,RF137配30KW,RF137配37KW,RF137配45KW,RF137配55KW。 |
| RF137齿轮减速机输出转速 | 6.3转,7.4转,8转,9转,9.9转,11转,12转,14转,16转,17转,19转,21转,24转,28转,32转,37转,43转,47转,50转,58转,64转,74转,83转,96转,109转,130转,161转,184转,219转,272转。（以上转数均为四级电机算出的，可用两级电机，六级电机计算，也可以用变频电机调速） |
| RF137齿轮减速机负载扭矩 | 4600N.m,5110N.m,7680N.m,7780N.m,7840N.m,8000N.m。（以上扭矩均为四级电机得出扭矩，需要比上面更大的扭矩，可把电机功率加大，减速机型号加大,或者两个减速机组合使用） |
| RF137齿轮减速机速比 | 5.15比,6.38比,7.59比,8.71比,10.79比,12.83比,14.51比,16.8比,19.04比,22比,24.12比,27.83比,29.57比,32.91比,37.65比,44.39比,50.86比,59.17比,65.2比,73.49比,80.91比,88.7比,103.72比,113.72比,128.18比,141.12比,156.31比,174.4比,188.45比,222.6比。 |
RF137齿轮减速机电机国外电压表：
| RF137齿轮减速机电机功率(KW) | 电机电压 | 制动器电压 | 制动力 |
| 0.18 | 415VAC | 96VDC | 4NM |
| 0.25 | 415VAC | 96VDC | 4NM |
| 0.37 | 415VAC | 96VDC | 4NM |
| 0.55 | 415VAC | 96VDC | 7.5NM |
| 0.75 | 415VAC | 96VDC | 7.5NM |
| 1.1 | 415VAC | 96VDC | 15NM |
| 1.5 | 415VAC | 96VDC | 15NM |
| 2.2 | 415VAC | 96VDC | 30NM |
| 3 | 415VAC | 96VDC | 30NM |
| 4 | 415VAC | 96VDC | 40NM |
| 5.5 | 415VAC | 180VDC | 75NM |
| 7.5 | 415VAC | 180VDC | 75NM |
| 9.2 | 415VAC | 180VDC | 100NM |
| 11 | 415VAC | 180VDC | 150NM |
| 15 | 415VAC | 180VDC | 150NM |
| 18.5 | 415VAC | 180VDC | 180NM |
RF137齿轮减速机铭牌含义：
RF137-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代号
：减速机规格代号
B：电机
VPEJ：变频刹车电机
18.5KW：电机功率
4P：电机级数
93.19：减速机传动比
M1：减速机安装位置
270°：接线盒位置
RF137齿轮减速机型号：
推荐类似型号：R137减速机
关键词:直线输出减速机加电机一体化_RF系列减速器_直连电机减速机_直连减速机_直连减速器_直联减速机_GRF系列减速机_RF系列减速机_RF型减速机_RF齿轮减速机
RF系列减速机型号：RF17减速机,RF27减速机,RF37减速机,RF47减速机,RF57减速机,RF67减速机,RF77减速机,RF87减速机,RF97减速机,RF107减速机,RF137减速机,RF147减速机,RF167减速机
RF系列斜齿轮减速机可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-132KW之间
如需工程师帮选型，请加微信13827261050，留言告知工程师参数要求
标签: RF137齿轮减速机 RF137减速齿轮箱 RF137减速马达 RF137齿轮减速机厂家 RF137齿轮减速机生产厂家
