R137齿轮减速机详细信息

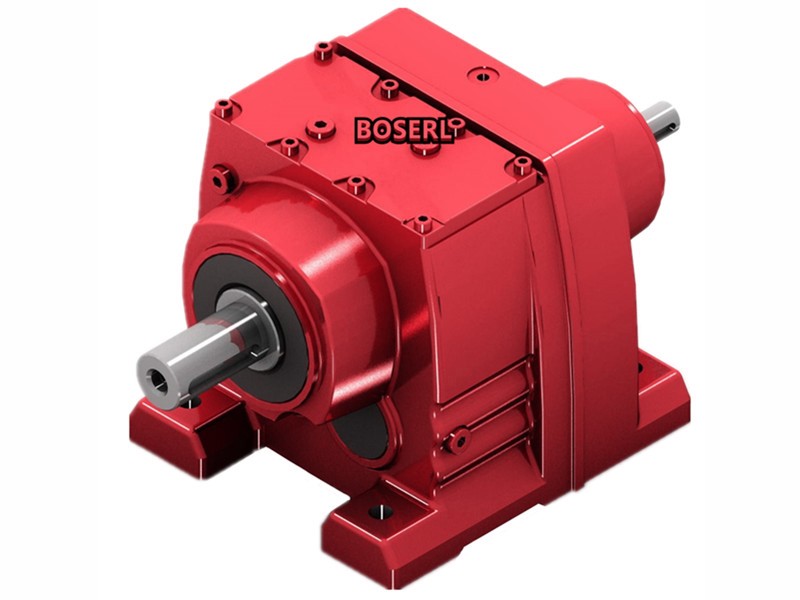

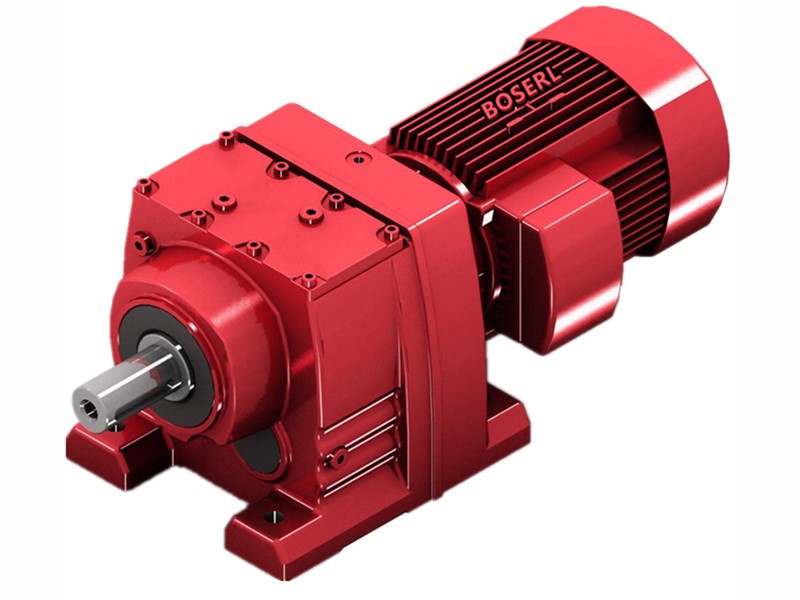

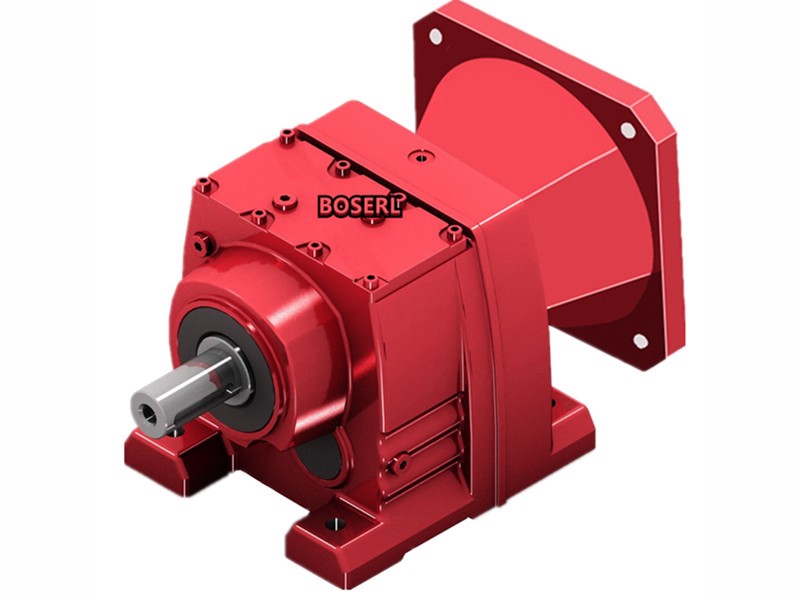

R137齿轮减速机
R137齿轮减速机重量：
R137齿轮减速机重量 | R137齿轮减速机配电机重量 | |||||||||
R137-5.5KW | R137-7.5KW | R137-11KW | R137-15KW | R137-18.5KW | R137-22KW | R137-30KW | R137-37KW | R137-45KW | R137-55KW | |
220Kg | 280Kg | 293Kg | 335Kg | 355Kg | 392Kg | 405Kg | 473Kg | 520Kg | 555Kg | 640Kg |
R137齿轮减速机润滑油：
R137齿轮减速机所列的加注量为参考值。具体值根据级数与传动比的不同而各异。请您在加注润滑油时一定注意油位螺栓所指示的精确油量。下表中列出了安装位置从M1到M6减速器相应的润滑油加注标准。
R137齿轮减速机润滑油类型 | R137齿轮减速机不同安装方式的润滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
矿物油 | 10.0/25.0升 | 28.0升 | 29.5升 | 31.5升 | 25.0升 | 25.0升 |
R137齿轮减速机更换润滑油示意图：
R137齿轮减速机泄油阀，按标准配有一个排油螺栓。另外也可以设置一个排油阀。这个排油阀便于安置排油管以更换减速器油。
R137齿轮减速机油补给箱用于平衡系统内因温度波动导致的油量变化。当减速器温度升高使油量增大时，膨胀油箱吸收一部分润滑油，当减速器冷却时，膨胀油箱根据需要将润滑油回输给减速器，从而保证减速器在任何运行状态下都有充足的润滑油。在安装位置M4中R137齿轮减速机如下图所示：
质量好的R137齿轮减速机：检验项目R系列减速机
1.R137齿轮减速机机械性能检测：振动、噪音异响速比轴跳动外观型号气密性；
2.R137齿轮减速机电器性能检验：漏电、电流平稳性空载电流；
3.R137齿轮减速机装箱检验：减速机配套附件说明书、合格证。同轴减速机
R137齿轮减速机电机轴流风扇电压：
| R137齿轮减速机电机框号(电机定子外径) | 所配电机功率KW | 风机功率W | 风机转速r/min | 风量m3/h | 风压pa | 防护等级 | 绝缘等级 | 380三相电流A | 220三相电流A | 220单相电流A | 440三相电流A |
| 110 | 0.1至0.4KW | 30 | 2800 | 300 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 140 | 0.55至1.1KW | 30 | 2800 | 350 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 160 | 1.5KW | 30 | 2800 | 500 | 80 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 180 | 2.2至4KW | 70 | 2800 | 900 | 110 | IP44 | F | 0.12 | 0.21 | 0.36 | 0.10 |
| 210 | 5.5至7.5KW | 50 | 1400 | 1000 | 50 | IP44 | F | 0.21 | 0.36 | 0.63 | 0.18 |
| 260 | 11至15KW | 60 | 1400 | 1100 | 50 | IP44 | F | 0.25 | 0.43 | 0.75 | 0.22 |
R137齿轮减速机选型参数：
| R137齿轮减速机配电机 | 可配变频/刹车/防爆/伺服/交流/直流/三相/单相电机R137配5.5KW,R137配7.5KW,R137配11KW,R137配15KW,R137配18.5KW,R137配22KW,R137配30KW,R137配37KW,R137配45KW,R137配55KW。 |
| R137齿轮减速机速比 | 5.15比,6.38比,7.59比,8.71比,10.79比,12.83比,14.51比,16.8比,19.04比,22比,24.12比,27.83比,29.57比,32.91比,37.65比,44.39比,50.86比,59.17比,65.2比,73.49比,80.91比,88.7比,103.72比,113.72比,128.18比,141.12比,156.31比,174.4比,188.45比,222.6比。 |
| R137齿轮减速机输出转速 | 6.3转,7.4转,8转,9转,9.9转,11转,12转,14转,16转,17转,19转,21转,24转,28转,32转,37转,43转,47转,50转,58转,64转,74转,83转,96转,109转,130转,161转,184转,219转,272转。（以上转数均为四级电机算出的，可用两级电机，六级电机计算，也可以用变频电机调速） |
| R137齿轮减速机负载扭矩 | 4600N.m,5110N.m,7680N.m,7780N.m,7840N.m,8000N.m。（以上扭矩均为四级电机得出扭矩，需要比上面更大的扭矩，可把电机功率加大，减速机型号加大,或者两个减速机组合使用） |
R137齿轮减速机铭牌含义：
R137-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代号
：减速机规格代号
B：电机
VPEJ：变频刹车电机
18.5KW：电机功率
4P：电机级数
93.19：减速机传动比
M1：减速机安装位置
270°：接线盒位置
R137齿轮减速机电机型号：
推荐类似型号：R137减速机
关键词:R系列减速机加电机一体化_R系列减速器_同向减速器_同向减速机_GR型减速机_R向减速机_R系列斜齿轮减速机_GR系列减速机_R型减速机_GR系列斜齿轮减速机
R系列减速机型号：R17减速机,R27减速机,R37减速机,R47减速机,R57减速机,R67减速机,R77减速机,R87减速机,R97减速机,R107减速机,R137减速机,R147减速机,R167减速机
R系列齿轮减速机可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-132KW之间
如需工程师帮选型，请加微信13827261050，留言告知工程师参数要求
