RXF107齿轮减速机详细信息

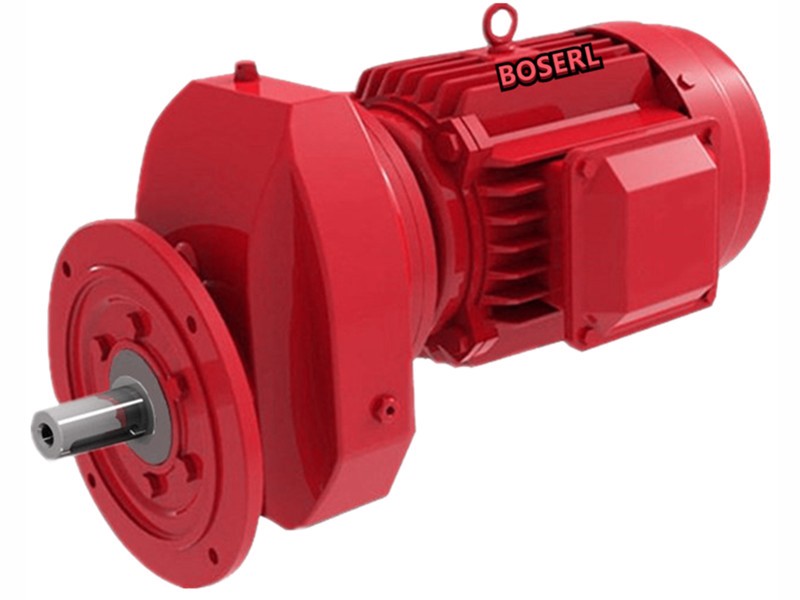

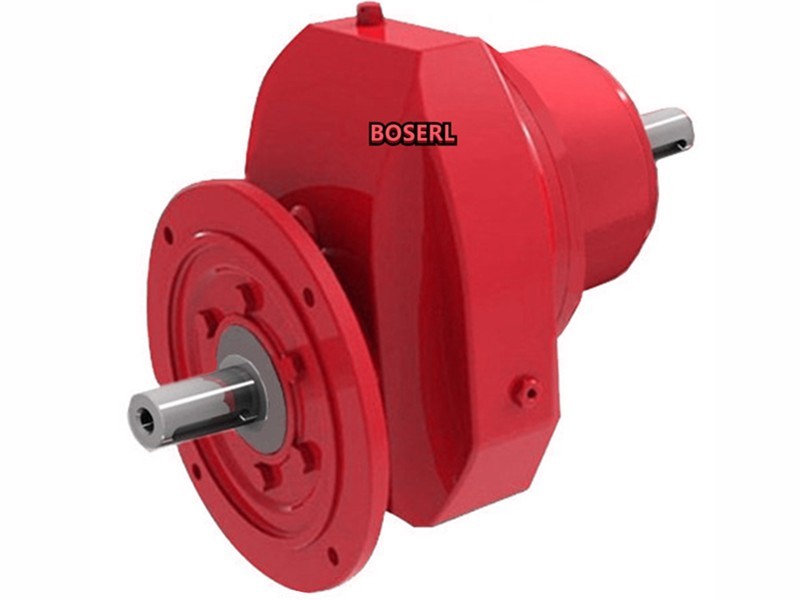

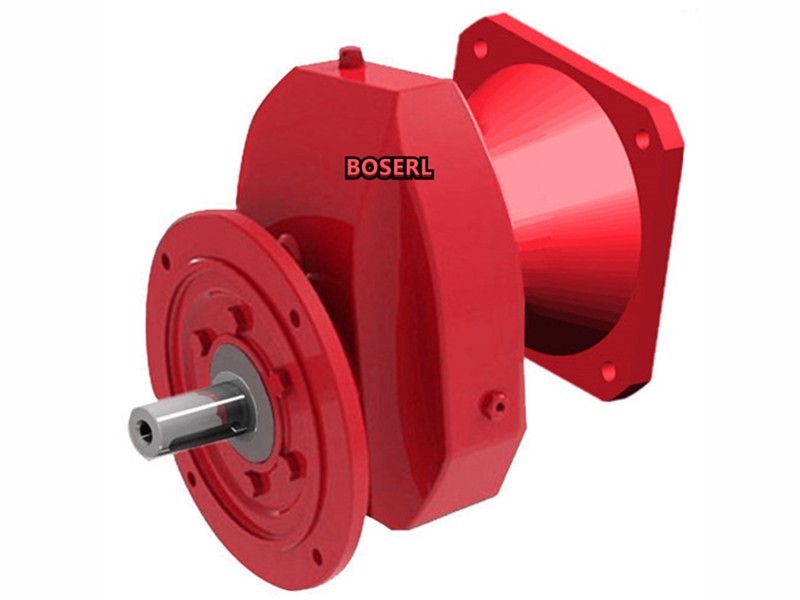

RXF107齿轮减速机
RXF107齿轮减速机重量：
RXF107齿轮减速机重量 | RXF107齿轮减速机配电机重量 | ||||||||
RXF107-5.5KW | RXF107-7.5KW | RXF107-11KW | RXF107-15KW | RXF107-18.5KW | RXF107-22KW | RXF107-30KW | RXF107-37KW | RXF107-45KW | |
101Kg | 161Kg | 174Kg | 216Kg | 236Kg | 273Kg | 286Kg | 354Kg | 401Kg | 436Kg |
RXF107齿轮减速机润滑油：
RXF107齿轮减速机所列的加注量为参考值。具体值根据级数与传动比的不同而各异。请您在加注润滑油时一定注意油位螺栓所指示的精确油量。下表中列出了安装位置从M1到M6减速器相应的润滑油加注标准。
RXF107齿轮减速机润滑油类型 | RXF107齿轮减速机不同安装方式的润滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
矿物油 | 9.3升 | 11.2升 | 5.7升 | 3.1升 | 7.2升 | 7.2升 |
RXF107齿轮减速机电机接线方法：
| 功率 | 绕线方式 | 备注 |
| 100W | 单层同心 | |
| 180W | ||
| 200W | 单层同心 | |
| 250W | 单层同心 | |
| 370W | ||
| 400W | 单层同心 | |
| 400W | 单层同心 | |
| 400W | 单层同心 | |
| 550W | 单层同心 | |
| 750W | 单层同心 | 此方案空流偏大，实际采用的大货550配比方案出货 |
| 750W | 单层同心 | |
| 1100W | 单层同心 | |
| 1100W | 单层同心 | |
| 1500W | 单层同心 | |
| 1500W | 单层同心 | |
| 1500W | 双层叠绕 | |
| 2200W | 双层叠绕 | |
| 2200W | 双层叠绕 | |
| 3000W | 双层叠绕 | |
| 3700W | 双层叠绕 | |
| 5500W | 双层叠绕 | 三相220V |
| 7500W | 双层叠绕 | 三相220V |
| 4000W | 双层叠绕 | |
| 5500W | 双层叠绕 | |
| 7500W | 双层叠绕 | |
| 5500W | 双层叠绕 | 200V△接法 |
| 双层叠绕 | 220V△接法 | |
| 双层叠绕 | 380V△接法 | |
| 双层叠绕 | 415V△接法 | |
| 双层叠绕 | 480V△接法 | |
| 7500W | 双层叠绕 | 380V△接法 |
| 双层叠绕 | 220V△接法 | |
| 双层叠绕 | 415V△接法 | |
| 双层叠绕 | 440V△接法 | |
| 双层叠绕 | 480V△接法 |
质量好的RXF107齿轮减速机：检验项目硬齿面减速机
1.RXF107齿轮减速机机械性能检测：振动、噪音异响速比轴跳动外观型号气密性；
2.RXF107齿轮减速机电器性能检验：漏电、电流平稳性空载电流；
3.RXF107齿轮减速机装箱检验：减速机配套附件说明书、合格证。同轴减速机
RXF107齿轮减速机电机上的安全提示：
图标 |
| ||
| 危险的类别和原因。 不遵守提示可能引发的后果。 避免危险措施。 | ||
图标 | 提示语 | 含义 | 不遵守提示 引发的后果 |
一般危险 |
| 直接面临的危险 | 重伤或者死亡 |
| 可能出现的危险情况 | 重伤或者死亡 | |
特别危险 例如电击 |
| 可能出现的危险情况 | 轻伤 |
| 注意！ | 可能造成的财产损失 | 对驱动系统或周围环境造成损害 |
危险！
警告！
注意！
RXF107齿轮减速机选型参数：
| RXF107齿轮减速机负载扭矩 | 455N.m，460N.m，645N.m，695N.m，705N.m，765N.m，830N.m。（以上扭矩均为四级电机得出扭矩，需要比上面更大的扭矩，可把电机功率加大，减速器型号加大使用） |
| RXF107齿轮减速机配电机 | 可加交流，伺服，刹车，变频，防爆，直流，三相，单相电机RXF107加5.5KW，RXF107加7.5KW，RXF107加11KW，RXF107加15KW，RXF107加18.5KW，RXF107加22KW，RXF107加30KW，RXF107加37KW，RXF107加45KW。 |
| RXF107齿轮减速机输出转速 | 211转，250转，270转，301转，333转，367转，414转，456转，530转，609转，718转，819转，972转。 |
| RXF107齿轮减速机速比 | 1:1.44，1:1.71，1:1.95，1:2.3，1:2.64，1:3.07，1:3.81，1:4.2，1:4.65，1:5.19，1:5.61，1:6.63，1:8.38。 |
RXF107齿轮减速机铭牌含义：
RXF107-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代号
：减速机规格代号
B：电机
VPEJ：变频刹车电机
18.5KW：电机功率
4P：电机级数
93.19：减速机传动比
M1：减速机安装位置
270°：接线盒位置
RXF107齿轮减速机电机型号：
推荐类似型号：R107减速机
关键词:硬齿面减速机加电机一体化_RXF系列减速器_RXF系列减速机_GRXF系列减速机_齿轮减速器_硬齿面齿轮减速机_三相齿轮减速电机_RXF型减速机_三相齿轮减速机
RXF系列齿轮减速机型号：RXF57减速机,RXF67减速机,RXF77减速机,RXF87减速机,RXF97减速机,RXF107减速机
RXF系列同轴斜齿轮减速机可配变频电机，刹车电机，防爆电机，伺服电机，交流电机，直流电机，三相电机，单相电机 0.12KW-45KW之间
如需工程师帮选型，请加微信13827261050，留言告知工程师参数要求
标签: RXF107齿轮减速机 RXF107减速齿轮箱 RXF107减速马达 RXF107齿轮减速机厂家 RXF107齿轮减速机生产厂家
